Naftas, gāzes un ģeotermālās urbšanas operācijās dubļu sūknis kalpo kā galvenais barošanas bloks un urbšanas šķidruma cirkulācijas sistēmas sirds. Nepārtraukti sūknējot urbumā specifiskas viskozitātes un blīvuma urbšanas šķidrumu, tas veic trīs būtiskas funkcijas: atdzesē un eļļo urbi, no urbuma izņem atgriezumus un uztur urbuma stabilitāti. Šīs darbības palīdz novērst akas sabrukšanu un urbuma bloķēšanu.
Dūņu sūkņa veiktspēja tieši ietekmē urbšanas darbību efektivitāti un drošību, padarot to par neaizstājamu aprīkojumu jebkura urbšanas projekta vienmērīgai norisei. Uz vietas esošajiem operatoriem izpratne par dubļu sūkņa darbību un pareizu darbību ir zinātnisko urbumu un urbumu kontroles drošības pamats. Šajā rakstā ir izskaidrots dubļu sūkņu darbības mehānisms un darbības principi, lai palīdzētu uzlabot gan izpratni, gan praktiskās iemaņas.
Kas ir dubļu sūknis?
Dūņu sūknis ir mehāniska ierīce, ko izmanto urbšanas laikā, lai urbumā ievadītu urbšanas šķidrumu,{0}}piemēram, dubļus vai ūdeni{1}}. Tā ir viena no vissvarīgākajām urbšanas iekārtas sastāvdaļām.
Parastā pozitīvas cirkulācijas urbšanā sūknis zem spiediena sūta skalošanas šķidrumu-dzidru ūdeni, dubļus vai polimēru šķīdumu-caur augstspiediena šļūteni, šarnīrsavienojumu un urbšanas auklu uz urbja uzgali urbuma apakšā. Šis process atdzesē urbi, nogādā iežu atgriezumus atpakaļ uz virsmu un nodrošina vienmērīgu urbšanas gaitu.
Lielākā daļa dubļu sūkņu ir virzuļa vai virzuļa tipa, ko darbina dzinējs vai motors. Kloķvārpsta pārraida kustību caur šķērsgalvu, lai pārvietotu virzuli vai virzuli uz priekšu un atpakaļ sūkņa cilindra iekšpusē. Ar mainīgu sūkšanas un izplūdes vārstu darbību sūknis nepārtraukti piegādā sistēmā urbšanas šķidrumu, panākot cirkulāciju un skalošanu.
Kā darbojas dubļu sūknis?
Dūņu sūknis var nepārtraukti transportēt abrazīvus urbšanas dubļus, pateicoties tā saskaņotajām mehāniskajām sastāvdaļām un specializētajam šķidruma dinamikas dizainam. Tās darbību var labāk izprast, aplūkojot tās struktūru un darba procesu.
1. Galvenās sastāvdaļas
Pilnīga dubļu sūkņa sistēma parasti ietver šādas daļas:
- Strāvas bloks: sūkņa "sirds", ko parasti darbina elektromotors vai dīzeļdzinējs.
- Transmisijas sistēma: nodod jaudu sūknim, izmantojot siksnas, zobratus vai sajūgus.
- Sūkņa bloks: galvenā darba daļa, kurā ir rotējošs lāpstiņritenis un spirāle enerģijas pārveidošanai.
- Blīvēšanas ierīce: novērš augsta spiediena{0}} dubļu noplūdi no sūkņa korpusa.
- Cauruļvadu sistēma: Ietver sūkšanas un izplūdes līnijas šķidruma ieplūdei un izvadīšanai.
- Vadības sistēma: izmanto palaišanai, apturēšanai un plūsmas un spiediena regulēšanai, lai nodrošinātu drošu darbību.
2. Darba princips un process
Dūņu sūkņa darbība ir nepārtraukts, ciklisks process, kas ietver četrus galvenos posmus:
Sūkšanas fāze
Kad sūknis ieslēdzas, lāpstiņritenis sāk strauji griezties. Šķidrums starp lāpstiņriteņa lāpstiņām tiek izmests spirāles virzienā, radot zema-spiediena zonu lāpstiņriteņa centrā. Zem atmosfēras spiediena urbšanas dūņas caur iesūkšanas līniju tiek ievilktas sūknī.
Kompresijas un spiediena paaugstināšanas fāze
Šķidrumam pārvietojoties pa lāpstiņriteni, tas iegūst kinētisko enerģiju no centrbēdzes spēka. Kad šis ātrgaitas šķidrums nonāk pakāpeniski izplešošajā spirālveida apvalkā, tā ātrums samazinās, un -saskaņā ar Bernulli principu-tā kinētiskā enerģija tiek pārveidota spiediena enerģijā, palielinot kopējo dubļu spiedienu.
Izlādes fāze
Spiediena šķidrumam tagad ir pietiekami daudz enerģijas, lai pārvarētu sistēmas pretestību. Tas tiek izspiests no sūkņa izplūdes atveres un pa izplūdes cauruļvadiem tiek novirzīts uz akas galvu vai norādīto piegādes punktu.
Cirkulācijas fāze
Šie trīs posmi nepārtraukti atkārtojas ar katru lāpstiņriteņa griešanos, veidojot vienmērīgu sūkšanas-saspiešanas-izlādes ciklu. Tas nodrošina nepārtrauktu urbšanas dubļu plūsmu, nodrošinot uzticamu jaudu urbšanas darbībām.
Dūņu sūkņu veidi
Laukā dubļu sūkņi parasti tiek iedalīti kategorijās pēc diviem galvenajiem veiktspējas rādītājiem: pārvietošanās un spiediena{0}}var uzskatīt, ka sūkņa “ēdienreizes lielums” un “muskuļu spēks”.
- Nobīdeattiecas uz dubļu daudzumu, ko sūknis var piegādāt laika vienībā. Tas ir ļoti svarīgi, lai uzturētu caurumu tīrību. Lielākiem urbumiem ir nepieciešams lielāks pārvietojums, lai nodrošinātu efektīvu spraudeņu transportēšanu.
- Spiediensatspoguļo sūkņa spēju pārvarēt sistēmas pretestību. Tas ir atkarīgs no urbuma dziļuma, berzes zudumiem un dubļu īpašībām. Jo dziļāka vai sarežģītāka ir aka, jo lielāks ir nepieciešamais spiediens.
Lai pielāgotos dažādiem urbuma apstākļiem, vairums sūkņu ir aprīkoti ar mainīga ātruma piedziņām vai hidrauliskām vadības sistēmām, kā arī spiediena mērītājiem un plūsmas mērītājiem, kas nodrošina -reāllaika uzraudzību-būtiskus rīkus drošas un efektīvas darbības uzturēšanai.
Pamatojoties uz pārvietojumu un spiedienu, dubļu sūkņus parasti iedala divās galvenajās kategorijās:
1. Vieglas -jaudas / standarta dubļu sūkņi
Izmanto seklām akām, zema{0}}spiediena veidojumiem un maza mēroga- urbšanas projektiem. Šie sūkņi ir vienkārši, uzticami, viegli kopjami un ekonomiski izdevīgi.
- Reprezentatīvais modelis:BW250 dubļu sūknis
- Tipiski pielietojumi: ģeotehniskā izpēte, ūdens urbumu urbšana un pamata urbumu apkalpošana
2. Lieljaudas-/augsta-spiediena dubļu sūkņi
Paredzēts dziļurbumiem, īpaši-dziļām akām un augsta-spiediena veidojumiem. Tiem ir liela jauda, izturīga konstrukcija un uzlaboti materiāli-, kas ir ideāli piemēroti prasīgām urbšanas vidēm.

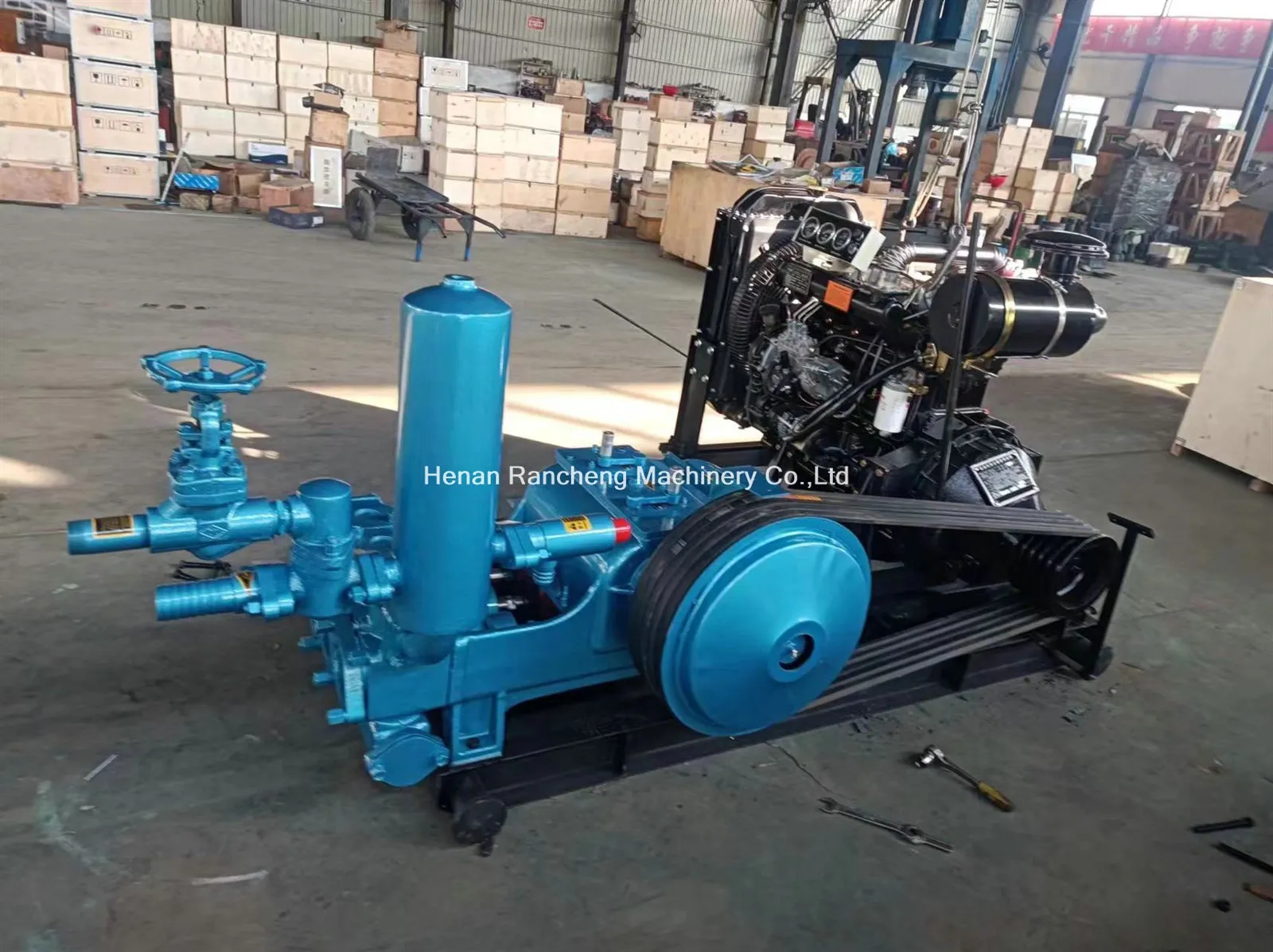

- Reprezentatīvais modelis:BW600 dubļu sūknis
- Tipisks pielietojums: liela mēroga{0}}naftas un gāzes urbšana un citas augsta spiediena{1}}operācijas
Kur tiek izmantoti dubļu sūkņi?
Kā galvenā rūpnieciskā ierīce dubļu sūkņi tiek plaši izmantoti vairākās jomās:
- Enerģijas attīstība: nodrošina nepārtrauktu dubļu cirkulāciju un dzesēšanu naftas, gāzes un ģeotermālās urbšanas darbos. Izmanto arī ieguves rūpniecībā atūdeņošanai un vircas apstrādei.
- Infrastruktūras celtniecība: spēlē būtisku lomu tuneļu projektos gruntsūdeņu noņemšanai un ūdens aizsardzības darbos upju bagarēšanai un aizsprostu nostiprināšanai.
Pateicoties to pielāgošanās spējai un uzticamībai, dubļu sūkņi ir kļuvuši neaizstājami mūsdienu inženierzinātnēs un būvniecībā.
